Sencilla forma de ablandar el embrague cota 242 (y 330)

Aprovechando que la palanca del embrague en las Cota 242 y 330 acopla al eje mediante una brida estriada en lugar de que esté soldada como en otras Cotas, podemos hacer de una forma muy sencilla que el accionamiento de este mecanismo desde la maneta izquierda resulte más blando.


Lo que vamos a exponer aquí supone desmultiplicar más la relación total de palancas entre la maneta y el empujador de bronce. Por tanto, equivale a alargar la propia palanca o en acortar la distancia entre del pivote del cable y el pivote de la propia maneta, tal y como expuse en la entrada de "Ablandar el embrague de la cota 349", pero en este caso de una forma mucho más sencilla. .


Por tanto, debemosm tener presente siemore que aunque consigamos ablandar el accionamiento del embrague perdemos recorrido del empujador o separación entre discos.

El acople entre el eje de accionamiento y la palanca (en este caso de aluminio ya que al no ir soldados puedes ser de este metal) se hace por medio de cubo y eje estriado para poder regular mejor la posición correcta de la palanca, que comos sabemos debe ser lo más ortogonal posible al cable en el punto medio de accionamiento. El que el ángulo entre cable y palanca no sea recto, tanto en un sentido (ángulo agudo) como en otro (ángulo obtuso) supone un incremento en la dureza del sistema de accionamiento.

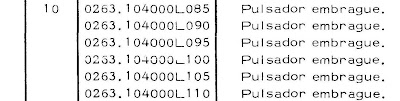

Pero ahora nos centramos en el simple mecanismo que es la propia leva de accionamiento en el extremo del eje y su seguidor que no es más que el empujador de bronce fabricado por Montesa en varias medidas de longitud.



El giro del eje por medio de la palanca que es tirada por el cable desde la maneta produce el desplazaniento tangencial del borde de contacto con el empujador de bronce. Por tanto el desplazamiento B rectilíneo del empujador que es el que comprime los muelles según el giro angular del eje es:





B = R x seno(a)


dónde B= desplazamiento del empujador o compresión de los muelles.




R = radio del borde de apoyo de la leva con el empujador o radio del eje accionamiento embrague. En el caso de la cota 242 es de 8 mm.

a = ángulo de giro de la leva y eje

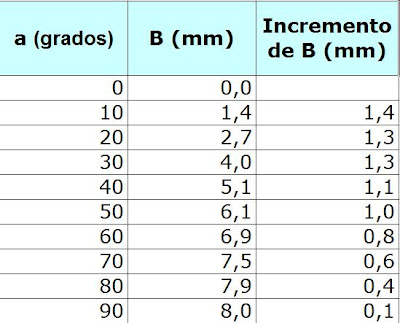

Si nos fijamos en esta tabla de valores desde los 0 º a 90º vemos como siguiendo la senoidal, los primero giros de la leva producen unos desplazamientos mayores que los últimos giros.


Tomando momentos respecto del eje de accionamiento, el par ML para una fuerza Fe ejercida sobre los muelles del embrague se comporta con la misma función senoidal.

ML = Fe x R x seno (a)

donde

ML = para de accionamiento del eje a través de la palanca.

Fe = fuerza de empuje ejercida como reacció a la de los muelles.

a = ángulo de giro de la leva y eje

Considerando por ejemplo que la fuerza Fe a realizar sobre los muelles a través del trípode y del empujador es de 150 kgs o 1.500 N, tenemos la siguiente tabla de valores.



Cómo vemos a medida que vamos girando la leva el para necesario es menor, hasta el límite que es nulo cuando estamos a 90º, aunque tampoco desplazaremos nada el empujador como es obvio.

Pero si vemos que a medida que el angulo de ataque sea mayor, el par que debemos hacer por medio de la palanca y al final con la maneta es menor.

Por tanto, podemos coger y girar el eje con respecto a la palanca, por ejemplo 1 ó 2 estrías dependiendo de lo que queramos ablandar el embrague sacrificando la separación de discos, y al mismo tiempo recortar en el desplazamiento equivalente el empujador de bronce.
Las 22 estrías del eje suponen un ángulo de 16,4º (360/22) cada una. Si pasamos una estrí habremos girado el ataque del borde de la leva con el empujador este ángulo y en función de donde estemos en las tablas anexas habremos reducido el par en un 10 ó un 15 %, amen de haber reducido el desplazamiento del empujador en ese mismo porcentaje. Girar el eje con respecto a la palanca una o varias estrías, tiene que ir acompañado lógicamente de un acortamiento del empujador para que, como dijimos al principio el ángulo formado entre el cable y la palanca sea siempre de 90º.

La cantidad a recortar el empujador nos la puede proporcionar la primera tabla. Para un ángulo de 16º podríamos estar en el entorno a 1,8 mm. Como máximo, si empezara a actuar desde el ángulo cero, la cantidad a recortar sería de 8 x seno (16,4º) = 2,2 mm. Por tanto podríamos pasar del empujador de 10,5 mm. al de 9 mm. u 8,5 mm. jugando con la gama que se dispone.
